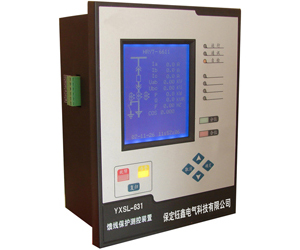

YXB-411數字變壓器后備保護裝置
1概述
1.1YXB-411系列產品的用途分類：
YXB-411系列數字變壓器后備保護測控裝置適用于110KV及以下電壓等級變電站的變壓器后備保護（包括二卷變高、低兩側和三卷變的高、中、低三側），與YXT-411差動保護測控裝置一起完成主變壓器間隔層的二次功能。
1.2YXB-411產品主要功能：
1.2.1保護功能
三段式（或兩段兩時限，可選）復合電壓?jiǎn)?dòng)過流保護功能；
二段式零序電壓閉鎖零序過流；
零序電流閉鎖零序過壓保護；
過負荷保護功能；
低電壓保護功能；
低頻保護功能；
電流不平衡保護功能；
PT斷線及絕緣監察功能；
1.2.2 裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1.2.3 事件記錄、故障錄波及統計功能
記錄事件內容包括保護動作事件、裝置自檢故障；
記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
故障錄波的數據長度：五個通道的故障前2周波及故障后4周波，每個通道共計192點；
1.2.4通訊功能
裝置上送實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、控制字系統參數等。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
1.2.5監控功能
裝置具有測量模擬量的遙測功能、采集外部開關量信號的遙信功能及控制外部開關的遙控功能。
1.2.6顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
2通用技術數據
2.1額定直流數據
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%
2.2額定交流數據
額定交流電流In：5A
額定交流電壓Un：100V
交流電源波形為正弦波，畸變系數不大于2%
頻率fn：50Hz
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作
施加40In持續１s后無絕緣損壞
2.4功率消耗
直流回路每個保護功能模塊不大于8Ｗ
交流電壓回路不大于0.5VA／相
交流電流回路不大于0.5VA／相
2.5輸出觸點
在電壓不超過250V，電流不超過0.5A，時間常數為5±0.75ms的直流回路中，裝置輸出觸點的斷開容量為50W，長期允許接通電流不超過５Ａ
2.6保護主要技術數據
2.6.1電流速斷保護、延時速斷保護、過流保護、零序過流保護
2.6.1.1動作值
整定范圍 1 ~99.99A
動作值的準確度 平均誤差不超過±3%
2.6.1.2動作時間
整定范圍 0 ~ 120.00s
動作時間 在2倍整定值的動作電流下，測得動作時間誤差不超過±35ms
2.6.1.3相間方向功能
靈敏角 -30?，平均誤差不超過±5?，一致性不大于5?
動作區 160?，平均誤差不超過±5?
2.6.1.4復合電壓?jiǎn)?dòng)功能
低電壓?jiǎn)?dòng)：整定范圍 5~100V 整定級差 0.01V 平均誤差不超過±3%
負序電壓?jiǎn)?dòng)：整定范圍 5~100V 整定級差 0.01V 平均誤差不超過±3%
2.6.1.5零序電壓閉鎖功能（閉鎖零序過流保護）
整定范圍 20~120V 整定級差 0.01V 平均誤差不超過±3%
2.6.2零序電流閉鎖零序過電壓保護功能
2.6.2.1動作值
整定范圍 20 ~ 120V
動作值的準確度 平均誤差不超過±3%
2.6.2.2動作時間
整定范圍 0 ~ 120.00s
動作時間 在2倍整定值的動作電流下，測得動作時間誤差不超過±35ms
2.6.2.3零序電流閉鎖
整定范圍 0.05 ~ 99.99A 平均誤差不超過±3%
2.6.3遙測精度
U,I 0.2級
P,Q 0.5級
2.6.4 遙信分辨率
不大于２ms
2.7絕緣性能
2.7.1絕緣電阻
裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于500MΩ。
2.7.2介質強度
裝置所有電路與外殼的介質強度能耐受交流50Hz，電壓2kV(有效值)，歷時1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
2.8 沖擊電壓
裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5kV的標準雷電波短時沖擊檢驗。
2.9抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100kHz衰減振蕩波（半波電壓幅值共模為2.5kV，差模為1kV）脈沖干擾試驗
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗
2.10機械性能
工作條件：裝置能承受嚴酷等級為１級的振動響應、沖擊響應檢驗
運輸條件：裝置能承受嚴酷等級為１級的振動耐久、沖擊及碰撞檢驗
2.11環境條件
環境溫度
工作：－１０℃ ~ ＋５０℃
貯存：－２５℃ ~ ＋７０℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。
大氣壓力：８０ ~ １１０kＰa（相當海撥高度2km及以下）
相對濕度：不大于９０％，無凝露。
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質

YXB-4101廠用變壓器保護裝置
1概述
系列數字廠用變后備保護測控裝置適用于廠用變壓器保護，完成保護、測控、通訊等功能，其功能如下：
1.1保護功能
三段式復合電壓?jiǎn)?dòng)過流保護功能；
零序電壓閉鎖高壓側零序兩段過流及高壓側零序電流閉鎖零序過壓保護；
低壓側零序兩段過流保護；
過負荷保護功能；
低電壓保護功能；
本體保護功能：重瓦斯動作、過溫跳閘、輕瓦斯告警和過溫告警；
PT斷線及絕緣監察功能；
1.2 裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1.3 事件記錄、故障錄波及統計功能
記錄事件內容包括保護動作事件、裝置自檢故障；
記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
故障錄波的數據長度：五個通道的故障前2周波及故障后4周波，每個通道共計192點；
1.4通訊功能
裝置上送實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、控制字系統參數等。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
1.5監控功能
裝置具有測量模擬量的遙測功能、采集外部開關量信號的遙信功能及控制外部開關的遙控功能。
1.6顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
2通用技術數據
2.1額定直流數據
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%
2.2額定交流數據
額定交流電流In：5A
額定交流電壓Un：100V
交流電源波形為正弦波，畸變系數不大于2%
頻率fn：50Hz
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作
施加40In持續１s后無絕緣損壞
2.4功率消耗
直流回路每個保護功能模塊不大于8Ｗ
交流電壓回路不大于0.5VA／相
交流電流回路不大于0.5VA／相
2.5輸出觸點
在電壓不超過250V，電流不超過0.5A，時間常數為5±0.75ms的直流回路中，裝置輸出觸點的斷開容量為50W，長期允許接通電流不超過５Ａ
2.6保護主要技術數據
2.6.1電流速斷保護、延時速斷保護、過流保護、高壓側及低壓側零序過流保護、過負荷告警
2.6.1.1動作值
整定范圍 1 ~99.99A
整定級差 0.01A
動作值的準確度 平均誤差不超過±3%
2.6.1.2動作時間
整定范圍 0 ~ 120.00s
整定級差 0.01 s
動作時間 在2倍整定值的動作電流下，測得動作時間不超過30ms
2.6.1.3復合電壓閉鎖功能
低電壓閉鎖：整定范圍 5~100V 整定級差 0.01V 平均誤差不超過±3%
負序電壓閉鎖：整定范圍 5~100V 整定級差 0.01V 平均誤差不超過±3%
2.6.1.4零序電壓閉鎖功能（閉鎖零序過流保護）
整定范圍 20~199V 整定級差 0.01V 平均誤差不超過±3%
2.6.2零序電流閉鎖零序過電壓保護功能
2.6.2.1動作值
整定范圍 20 ~ 199V
整定級差 0.01V
動作值的準確度 平均誤差不超過±3%
2.6.2.2動作時間
整定范圍 0 ~ 120.00s
整定級差 0.01 s
動作時間 在2倍整定值的動作電流下，測得動作時間不超過30ms
2.6.2.3零序電流閉鎖
整定范圍 0.4In ~ 10In 整定級差 0.01A 平均誤差不超過±3%
2.6.3 遙測精度
U,I 0.2級
P,Q 0.5級
2.6.4遙信分辨率
不大于２ms
2.7絕緣性能
2.7.1絕緣電阻
裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于500MΩ。
2.7.2介質強度
裝置所有電路與外殼的介質強度能耐受交流50Hz，電壓2kV(有效值)，歷時1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
2.8沖擊電壓
裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5KV的標準雷電波短時沖擊檢驗。
2.9抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100kHz衰減振蕩波（半波電壓幅值共模為2.5kV，差模為1kV）脈沖干擾試驗
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅲ級的靜電放電干擾試驗
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅲ級的快速瞬變干擾試驗
2.10機械性能
工作條件：裝置能承受嚴酷等級為１級的振動響應、沖擊響應檢驗
運輸條件：裝置能承受嚴酷等級為１級的振動耐久、沖擊及碰撞檢驗
2.11環境條件
環境溫度
工作：－１０℃ ~ ＋５０℃
貯存：－２５℃ ~ ＋７０℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。
大氣壓力：８０ ~ １１０kＰa（相當海撥高度2km及以下）
相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面無凝露。最高溫度為40℃時，平均最大相對濕度不超過50%
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質

YXC-4XX數字電容器保護測控裝置
1概述
YXC-4XX系列數字電容器保護測控裝置適用于中、低壓并聯補償電容器組，是電容器單元的間隔層設備，YXC4XX系列有兩種，即YXC411和YXC412。其中YXC411測量一段PT；YXC412測量母線PT和放電PT。其功能如下：
1. 1保護功能
三段式過流保護功能；
零序過流保護功能；
零序過壓保護功能；
過電壓保護功能（可投無流閉鎖功能）；
低電壓保護功能（可投有流閉鎖功能）；
1. 2 裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1. 3 事件記錄、故障錄波及統計功能
記錄事件內容包括保護動作事件、裝置自檢故障；
記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
故障錄波的數據長度：五個通道的故障前2周波及故障后4周波，每個通道共計192點；
1. 4通訊功能
裝置上送實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、控制字系統參數等。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等?？蛇h(yuǎn)方在線修改定值和投退某些保護功能。
1. 5監控功能
裝置具有測量電流、電壓、頻率等模擬量的遙測功能，
采集斷路器、儲能、隔離刀閘、遠方/就地等位置信號及其它開關量信號的遙信功能，分、合斷路器及儲能的遙控功能，
1. 6顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
2通用技術數據
2.1額定直流數據
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%
2.2額定交流數據
額定交流電流In：5A
額定交流電壓Un：100V
交流電源波形為正弦波，畸變系數不大于2%
頻率fn：50Hz，允許偏差為±0.5%
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作
施加40In持續１s后無絕緣損壞
2.4功率消耗
直流回路每個保護功能模塊不大于8Ｗ
交流電壓回路不大于0.5VA／相
交流電流回路不大于0.5VA／相
2.5輸出觸點
在電壓不超過250V，電流不超過0.5A，時間常數為5±0.75ms的直流回路中，裝置輸出觸點的斷開容量為50W，長期允許接通電流不超過5A。
2.6保護主要技術數據
2.6.1電流速斷保護、延時速斷保護、過流保護、零序過流保護
2.6.1.1動作值
整定范圍 1 ~ 99.99A
整定級差 0.01A
動作值的準確度 平均誤差不超過±3%
2.6.1.2動作時間
整定范圍 0 ~ 120.00s
整定級差 0.01 s
動作時間 在2倍整定值的動作電流下，測得動作時間不超過30ms
2.6.2過電壓保護、低電壓保護
2.6.2.1動作值
整定范圍 5~120V
整定級差 0.01V
動作值的準確度 平均誤差不超過±3%
2.6.2.2動作時間
整定范圍 0 ~ 120.00s
整定級差 0.01 s
動作時間 在2倍整定值的動作電流下，測得動作時間不超過30ms
2.6.2.3遙測精度
U,I 0.2級
P,Q 0.5級
2.6.2.4遙信分辨率
不大于２ms
2.7絕緣性能
2.7.1絕緣電阻
裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于500MΩ。
2.7.2介質強度
裝置所有電路與外殼的介質強度能耐受交流50Hz，電壓2KV(有效值)，歷時1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
2.8沖擊電壓
裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5kV的標準雷電波短時沖擊檢驗。
2.9抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100kHz衰減振蕩波（半波電壓幅值共模為2.5kV，差模為1kV）脈沖干擾試驗
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗
2.10機械性能
工作條件：裝置能承受嚴酷等級為１級的振動響應、沖擊響應檢驗
運輸條件：裝置能承受嚴酷等級為１級的振動耐久、沖擊及碰撞檢驗
2.11環境條件
環境溫度
工作：－１０℃ ~ ＋５０℃
貯存：－２５℃ ~ ＋７０℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。包裝后的裝置應保存環境的相對濕度不大于 80%
大氣壓力：８０ ~ １１０kＰa（相當海撥高度2km及以下）
相對濕度：不大于９０％，無凝露。
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質

YXD-411數字電動機保護測控裝置
1概述
YXD-411數字電動機保護測控裝置適用于10KV或6KV小電流接地系統的高壓電動機,為間隔層設備，完成保護、測控、通訊等功能，其功能如下：
1.1保護功能
過流速斷和負序速斷保護；
堵轉保護；
啟動時間過長保護；
過流反時限和負序反時限保護；
過熱保護；
低電壓保護及電壓反相序保護；
過負荷告警；
小電流接地選線功能：選用基波判斷，選線后發告警信號；
零序電流保護功能：零序電流定值0.05~5A，出口跳閘或告警可選擇；
PT斷線及CT斷線功能；
1.2裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1.3事件記錄、故障錄波及統計功能
記錄事件內容包括保護動作事件、裝置自檢故障；
記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
故障錄波的數據長度：通道的故障前2周波及故障后4周波，每個通道共計192點；
1.4通訊功能
裝置上送實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、控制字、系統參數等?？蛇h(yuǎn)方在線修改定值和投退某些保護功能。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
1.5監控功能
裝置具有測量電流、電壓、頻率等模擬量的遙測功能；
采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的遙信功能；
分、合斷路器及儲能的遙控功能；。
1.6顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
面板上具有系統狀態指示燈。
2技術數據
2.1額定直流
220 V；
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%。
2.2額定交流
交流電壓：100V；
交流電流：5A；
交流電源波形為正弦波，畸變系數不大于2%；
頻率：50Hz，允許偏差為±0.5%。
2.3交流回路過載能力
施加 1.2In ~ 2In 裝置可持續工作；
施加 40In 持續１s后無絕緣損壞。
2.4功率消耗
直流回路不大于8W；
交流回路不大于0.5VA／相。
2.5輸出觸點
在電壓不大于250V的交流回路中，觸點接通電流能力為5Ａ（阻性負載）；
觸點壽命次數為1000次。
2.6主要技術數據
2.6.1正序電流速斷保護、負序電流速斷保護、堵轉保護、零序電流保護
2.6.1.1動作值
整定范圍 1 ~ 99.99A；（零序電流為 0.05 ~ 5A）；
整定級差 0.1A；
動作值的準確度 平均誤差不超過±3%。
2.6.1.2動作時間
整定范圍 0~ 99.99s；
整定級差 0.01s；
動作時間的準確度 在2倍的動作電流下測得動作時間，當整定范圍為0~1s動作時間平均誤差不超過±35ms。
2.6.2過流反時限保護、負序電流反時限保護
2.6.2.1動作值
整定范圍 0.2In ~ 2In；
整定級差 0.1A；
動作值的準確度 平均誤差不超過±5%
2.6.2.2時間特性
動作時間的準確度 一致性不大于20ms，當時間范圍為0.1~1s時動作時間與計算時間平均誤差不超過±50ms，當范圍為1.00~99.99s時動作時間與計算時間平均誤差不超過±5％。
2.6.3熱保護功能
2.6.3.1熱保護動作值
二次額定電流整定范圍 0.2In ~ 2In；
整定級差 0.1A；
動作值的準確度 一致性不大于動作值的5%；平均誤差不超過±5%
熱告警系數整定范圍 0.10~1.00 級差0.01 誤差不大于±10﹪
2.6.3.2熱保護動作時間
動作時間的準確度 當時間范圍為0.1~1s時動作時間與計算時間平均誤差不超過±50ms，當動作時間大于1秒時，動作時間與計算時間平均誤差不超過±5％。
2.6.4過負荷保護功能
2.6.4.1動作值
整定范圍 0.2In ~ 2In；（零序電流為 0 ~ 5A）；
整定級差 0.1A；
動作值的準確度 平均誤差不超過±5%
2.6.4. 2時間特性
動作時間的準確度 在2倍的動作電流下測得動作時間，平均誤差不超過±35ms。
2.6.5低電壓保護
2.6.5.1低電壓保護動作值
整定范圍：20V~100V；
整定級差：1V；
動作值的準確度：一致性不大于動作值的3%，平均誤差不超過±3%。
2.6.5.2低電壓保護動作時間
整定范圍：0 ~ 99.99s；
整定級差：0.01s；
動作時間的準確度：動作時間平均誤差不超過±35ms。
2.6.6電壓反相序保護
當線電壓高于低電壓保護定值時，如果負序電壓大于二倍的正序電壓則延時跳閘。
電壓反相序保護動作時間
整定范圍：0 ~ 99.99s；
整定級差：0.01s；
動作時間的準確度：動作時間平均誤差不超過±35ms。
2.6.7 啟動時間過長保護
當電流大于有流定值時，認為電機啟動，啟動延時到后，若1.5Ie
2.7遙測精度：
U，I 為0.2級
P，Q 為0.5級
2.8遙信分辨率
不大于２ms
2.9絕緣性能
2.9.1絕緣電阻
裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，應不小于500MΩ。
2.9.2介質強度
裝置所有電路與外殼的介質強度能耐受交流50HZ，電壓2KV(有效值)，歷時1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
表1
試驗部位
1. 交流回路對地同一組觸點對地
耐壓水平工頻2kV(有效值)
2. 交流回路之間
耐壓水平同上
3. 交流和直流回路之間
耐壓水平同上
4. 直流電源回路對地
耐壓水平同上
5. 同一組觸點之間
耐壓水平工頻1kV(有效值)
2.10沖擊電壓
裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5kV的標準雷電波短時沖擊檢驗。
2.11抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100kHz衰減振蕩波（半波電壓幅值共模為2.5kV，差模為1kV）脈沖干擾試驗；
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗；
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗；
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗；
2.12機械性能
工作條件：裝置能承受嚴酷等級為１級的振動響應、沖擊響應檢驗；
運輸條件：裝置能承受嚴酷等級為１級的振動耐久、沖擊及碰撞檢驗；
2.13環境條件
環境溫度
工作：－10℃ ~ ＋50℃。
貯存：－25℃ ~ ＋70℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。
大氣壓力：80 ~ 110kＰa（相當海撥高度2km及以下）。
相對濕度：不大于90％，無凝露。
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質

YXD-412數字電動機差動保護裝置
1概述
1.1 YXD-412系列產品的用途分類：
本裝置適于用10KV或6KV系統的高壓電動機，與YXD-411電動機綜合保護測控裝置一起完成電動機間隔層的二次功能。
1.2 YXD-412產品主要功能：
1.2.1保護功能
差動速斷保護功能：分相式的差動速斷保護，動作時間不大于25ms；
差動保護功能：分相式的差動保護（具有比率制動特性及中性側CT變比調整功能）；
CT斷線檢測和差動電流過大告警功能：實時檢測CT斷線，可閉鎖差動保護，而當電流突變但差動電流較大時告警；
本體保護功能
1.2.2 裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1.2.3 事件記錄、故障錄波及統計功能
記錄事件內容包括保護動作事件、裝置自檢故障；
記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
故障錄波的數據長度：六個通道的故障前2周波及故障后4周波，每個通道共計192點；
1.2.4通訊功能
裝置上送實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、控制字系統參數等。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
1.2.5監控功能
裝置具有測量電流等模擬量的遙測功能；
采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的遙信功能；
分、合斷路器及儲能的遙控功能；。
1.2.6顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
2技術數據
2.1額定直流
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%
2.2額定交流
交流電流5A
交流電壓100V
交流電源波形為正弦波，畸變系數不大于2%
頻率50Hz，允許偏差為±0.5%
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作
施加40In持續１s后無絕緣損壞
2.4功率消耗
直流電源回路不大于8W
直流測量回路不大于1Ｗ
交流電流回路不大于0.5VA／相
交流電壓回路不大于0.5VA／相
2.5輸出觸點
在電壓不大于２５０Ｖ的交流回路中，觸點接通電流能力為５Ａ，（阻性負載），觸點壽命次數為１０００次。
2.6保護主要技術數據
2.6.1差動速斷保護
整定范圍 0.2In ~ 10In
動作時間的準確度 平均誤差不超過±3%；在2倍的動作電流下測得動作時間不大于25ms
2.6.2差動保護
整定范圍 0.2In ~ 10In
動作值的準確度 平均誤差不超過±3%
在2倍的動作電流下測得動作時間不大于35ms
比率制動 比率制動系數0.30 ~ 0.70 比率制動定值 0.2In ~ 10In
2.7遙信分辨率
不大于２ms
2.8絕緣性能
2.8.1絕緣電阻
裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，應不小于500MΩ。
2.8.2介質強度
裝置應能承受表1所示的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
表1
1. 交流回路對地同一組觸點對地
耐壓水平工頻2kV(有效值)
2. 交流回路之間
耐壓水平同上
3. 交流和直流回路之間
耐壓水平同上
4. 直流電源回路對地
耐壓水平同上
5. 同一組觸點之間
耐壓水平工頻1kV(有效值)
2.9沖擊電壓
裝置的交流回路，直流回路以及裝置引到端子的同一組觸點對地,以及交流回路和直流回路之間能承受標準雷電波的短時沖擊電壓試驗，試驗電壓為5KV。
2.10抗電氣干擾實驗
裝置能承受GB/T14598.13規定的頻率為1MHZ及100KHZ衰減振蕩波（半波電壓幅值共模為2.5KV，差模為1KV）脈沖干擾試驗
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗
2.11機械性能
裝置能承受嚴酷等級為１級的振動響應，振動耐久實驗；
裝置能承受嚴酷等級為１級的沖擊響應，沖擊耐久實驗；
裝置能承受嚴酷等級為１級的碰撞實驗。
2.12環境條件
環境溫度 工作?。?0℃ ~ ＋55℃
貯存?。?5℃ ~ ＋70℃
大氣壓力　70 ~ 106ＫＰa
相對濕度：最濕月的月平均最大相對濕度為95％，同時該月的月平均最低溫度為25℃且表面無凝露。最高溫度為40℃時，平均最大相對濕度不超過50%；
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質

YXK-411電壓自動切換裝置
1概述
YXK-411電壓自動切換裝置作為變電站綜合自動化的一個子系統，主要實現兩組母線PT自動切換、遠方切換功能。裝置的特點如下：
裝置以高性能的新型數字信號處理器（DSP）為核心，處理速度快、運算能力強。
獨特的抗干擾設計和先進的表面貼安裝工藝使系統具有很高的可靠性；硬件二級看門狗保證系統在異常時能及時復位；具有多重寫閉鎖功能的EEPROM保存系數和配置，確保參數不被誤寫。
大屏幕漢字液晶顯示和薄膜鍵盤人機界面使調試更加方便。面板上具有運行、告警等指示燈。
實時32點交流采樣，軟件自動補償，無可調元件。
遙測功能：可測取兩組母線PT電壓。
遙信功能：裝置的數字信號及斷路器、隔離刀閘等位置信號上傳至變電站層。
母線PT斷線、絕緣監察檢測功能。
過壓、低壓、零序過壓告警或跳閘。
PT自動切換功能、PT遙控切換功能。
用現場總線技術與綜合自動化系統通訊，執行下行命令，上傳測量數據。
2通用技術數據
2.1額定直流數據
220 V；
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%。
2.2額定交流數據
額定交流電壓Un：100V；
交流電源波形為正弦波，畸變系數不大于2%；
頻率fn：50Hz，允許偏差為±0.5%。
2.3功率消耗
直流回路每個保護功能模塊不大于8Ｗ；
交流電壓回路不大于0.5VA／相。
2.4輸出觸點
在電壓不超過250Ｖ，電流不超過0.5A，時間常數為5±0.75ms的直流回路中，裝置輸出觸點的斷開容量為50W，長期允許接通電流不超過5A。
2.5主要技術數據
2.5 .1PT電壓自動切換、過電壓保護、低電壓保護
2.5.1.1動作值
整定范圍 5~120V
整定級差 0.01V
動作值的準確度 一致性不大于動作值的3%；平均誤差不超過±3%。
2.5.1.2動作時間
整定范圍 0 ~ 9.99s
整定級差 0.01 s
動作時間 在2倍整定值的動作電流下，動作延時整定為0.01s，測得動作時間不超過30ms。
2.5.2遙測精度
U 0.2級；
2.5.3 遙信分辨率
不大于2ms。
2.6絕緣性能
2.6.1絕緣電阻
裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于500MΩ。
2.6.2介質強度
裝置所有電路與外殼的介質強度能耐受交流50Hz，電壓2kV(有效值)，歷時1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
2.7沖擊電壓
裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5kV的標準雷電波短時沖擊檢驗。
2.8抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100kHz衰減振蕩波（半波電壓幅值共模為2.5kV，差模為1kV）脈沖干擾試驗；
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗；
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗；
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。
2.9機械性能
工作條件：裝置能承受嚴酷等級為１級的振動響應、沖擊響應檢驗；
運輸條件：裝置能承受嚴酷等級為１級的振動耐久、沖擊及碰撞檢驗。
2.10環境條件
環境溫度
工作：－10℃ ~ ＋50℃。
貯存：－25℃ ~ ＋70℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后
裝置應能正常工作。
大氣壓力：80 ~ 110kPa（相當海撥高度2km及以下）。
相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面無凝露。最高溫度為40℃時，平均最大相對濕度不超過50%；包裝后的裝置應保存的相對濕度不大于：80%。
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質。

YXL-4XX數字線路保護測控裝置
1概述
1.1 YXL-4XX系列產品用途分類：
YXL-4XX系列數字線路保護測控裝置適用于66KV及以下電壓等級的小電流接地系統、或配電流電壓保護的110KV線路，是線路單元的間隔層設備。
YXL411為兩元件線路保護， YXL412為三元件線路保護。YXL412在YXL411的基本保護功能的基礎上增加了重合閘檢同期/檢無壓功能，投入檢同期/檢無壓功能時，3U0為計算值。
1.2主要功能如下：
1.2.1保護功能
三段低電壓閉鎖方向過流保護：每段低電壓閉鎖或方向閉鎖可單獨投退；
三相一次自動重合閘功能；
低頻減載功能：低壓閉鎖和小電流閉鎖可投退，低周減載出口跳閘或告警可選擇；
小電流接地選線功能：選線后發告警信號；
零序電流保護功能：零序電流定值0.2A~5A，出口跳閘或告警可選擇；
1.2.2裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1.2.3事件記錄、故障錄波及統計功能
記錄事件內容包括保護動作事件、裝置自檢故障；
記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
故障錄波的數據長度：通道的故障前2周波及故障后4周波，每個通道共計192點；
1.2.4通訊功能
裝置上送實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、控制字、系統參數等?？蛇h(yuǎn)方在線修改定值和投退某些保護功能。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
1.2.5監控功能
裝置具有測量電流、電壓、頻率等模擬量的遙測功能；
采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的遙信功能；
分、合斷路器及儲能的遙控功能；
1.2.6顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
2通用技術數據
2.1額定直流數據
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%。
2.2額定交流數據
額定交流電流In：5A；
額定交流電壓Un：100V；
交流電源波形為正弦波，畸變系數不大于2%；
頻率fn：50HZ，允許偏差為±0.5%。
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作；
施加40In持續1s后無絕緣損壞。
2.4功率消耗
直流回路每個保護功能模塊不大于8Ｗ；
交流電壓回路不大于0.5VA／相；
交流電流回路不大于0.5VA／相。
2.5輸出觸點
在電壓不超過250V，電流不超過0.5A，時間常數為5±0.75ms的直流回路中，裝置輸出觸點的斷開容量為50W，長期允許接通電流不超過5A。
2.6保護主要技術數據
2.6.1速斷保護、延時速斷保護、過流保護、零序電流保護
2.6.1.1動作值
整定范圍 0.5 ~ 99.99A；（零序電流為 0.2 ~ 5A）
動作值的準確度 平均誤差不超過±3%
2.6.1.2.動作時間
整定范圍 0 ~ 120.00s
動作時間的準確度 在2倍的動作電流下測得動作時間，動作時間平均誤差不超過±35ms
2.6.1.3相間方向功能
靈敏角 -30?，平均誤差不超過±5?，一致性不大于5?
動作區 160?，平均誤差不超過±5?
2.6.1.4低電壓閉鎖功能
整定范圍5V~100V，整定級差1V，誤差不超過±3%
2.6.2重合閘功能
保護具有三相一次重合閘功能
重合閘延時時間：整定范圍 0.1 ~ 120.00s
動作時間平均誤差 不超過±35ms
2.6.3后加速功能
一段、二段、三段具有可選的后加速功能
各段后加速有單獨的控制字來投退
后加速延時時間：整定范圍 0 ~ 3s
動作時間平均誤差 不超過±35ms
2.6.4低頻減載功能
2.6.4.1低頻減載頻率
整定范圍：46 Hz ~50 Hz
整定級差：0.01 Hz
動作值的準確度：一致性不大于0.01 Hz；平均誤差不超過±0.02 Hz
2.6.4.2低壓閉鎖低頻減載
整定范圍：5V~100V
整定級差：1V
動作值的準確度： 平均誤差不超過±3%
2.6.4.3小電流閉鎖低頻減載
整定范圍：0.2A~10A
動作值的準確度：平均誤差不超過±5%
2.6.4.4滑差閉鎖低頻減載
整定范圍：ΔＦ 0~10 Hz ；ΔT 固定整定為 0.5 s
整定級差：ΔＦ 0.01 Hz
動作值的準確度： 平均誤差不超過±0.05 Hz/ s
2.6.4.5低頻減載動作時間
整定時間：0.1 ~ 120.00s
動作時間的準確度：動作時間平均誤差不超過±35ms
2.6.5小電流接地選線功能
用基波施加超過定值的零序電壓、零序電流，當零序電壓超前零序電流在10?~170?之間時，判為小電流接地，邊界誤差不超過±5?；靈敏角+90?。
2.6.6遙測精度
U，I 0.2級
P，Q 0.5級
2.6.7遙信分辨率
不大于２ms
2.7絕緣性能
2.7.1絕緣電阻
裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于500MΩ。
2.7.2介質強度
裝置所有電路與外殼的介質強度能耐受交流50Hz，電壓2kV(有效值)，歷時1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
2.8沖擊電壓
裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5kV的標準雷電波短時沖擊檢驗。
2.9抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHz及100kHz衰減振蕩波（半波電壓幅值共模為2.5kV，差模為1kV）脈沖干擾試驗
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗
2.10機械性能
工作條件：裝置能承受嚴酷等級為１級的振動響應、沖擊響應檢驗
運輸條件：裝置能承受嚴酷等級為１級的振動耐久、沖擊及碰撞檢驗
2.11環境條件
環境溫度
工作：－１０℃ ~ ＋５０℃
貯存：－２５℃ ~ ＋７０℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。包裝后的裝置應保存在相對濕度大氣壓力：80~110kPa（相當海撥高度2km及以下）
相對濕度：不大于９０％，無凝露。
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質

YXR-411數字綜合測控裝置
1概述
1.1 YXR-411測控裝置功能如下：
1.2主要功能如下：
1.2.1裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1.2.2事件記錄功能
記錄事件內容包括保護動作事件、裝置自檢故障；
1.2.3通訊功能
裝置上送實時數據，包括測量數據、及所有的保護整定值、控制字、系統參數等?？蛇h(yuǎn)方在線修改定值和投退某些功能。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
1.2.4監控功能
裝置具有測量電流、電壓、頻率等模擬量的遙測功能；
采集三路直流量，顯示為直流或溫度可通過控制字整定；
采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的遙信功能；
分、合斷路器及儲能的遙控功能；
1.2.5顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
面板上具有系統狀態指示燈。
2技術數據
2.1額定直流
220 V；（電源）
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%。
直流采集的輸入范圍：0~5V。
2.2額定交流
交流電壓：100V；
交流電流：5A；
交流電源波形為正弦波，畸變系數不大于2%；
頻率：50Hz，允許偏差為±0.5%。
2.3交流回路過載能力
施加 1.2In ~ 2In 裝置可持續工作；
施加 40In 持續１s后無絕緣損壞。
2.4功率消耗
直流回路不大于8W；
交流回路不大于0.5VA／相。
2.5輸出觸點
在電壓不大于250V的交流回路中，觸點接通電流能力為5Ａ（阻性負載）；
觸點壽命次數為1000次。
2.6遙測精度：
U，I 為0.2級
P，Q 為0.5級
2.7遙信分辨率
不大于２ms
2.8絕緣性能
2.8.1絕緣電阻
裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，應不小于500MΩ。
2.8.2介質強度
裝置所有電路與外殼的介質強度能耐受交流50HZ，電壓2KV(有效值)，歷時1min實驗，而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
表1
1. 交流回路對地同一組觸點對地
耐壓水平工頻2kV(有效值)
2. 交流回路之間
耐壓水平同上
3. 交流和直流回路之間
耐壓水平同上
4. 直流電源回路對地
耐壓水平同上
5. 同一組觸點之間
耐壓水平工頻1kV(有效值)
2.9沖擊電壓
裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5KV的標準雷電波短時沖擊檢驗。
2.10抗干擾能力
裝置能承受GB/T14598.13規定的頻率為1MHZ及100KHZ衰減振蕩波（半波電壓幅值共模為2.5KV，差模為1KV）脈沖干擾試驗；
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗；
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗；
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗；
2.11機械性能
工作條件：裝置能承受嚴酷等級為１級的振動響應、沖擊響應檢驗；
運輸條件：裝置能承受嚴酷等級為１級的振動耐久、沖擊及碰撞檢驗；
2.12環境條件
環境溫度
工作：－１０℃ ~ ＋５０℃。
貯存：－２５℃ ~ ＋７０℃在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后裝置應能正常工作。
大氣壓力：８０ ~ １1０ＫＰa（相當海撥高度2km及以下）。
相對濕度：不大于９０％，無凝露。
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質。

YXT-411數字變壓器差動保護裝置
1概述
本裝置適于用110KV及以下電壓等級變電站二卷主變壓器，做為差動及本體保護，其功能如下：
1.1保護功能
差動速斷保護功能：分相式的差動速斷保護，動作時間不大于25ms；
差動保護功能：分相式的差動保護（具有諧波制動、比率制動特性及低壓側CT變比調整功能）；
CT斷線檢測和差動電流過大告警功能：實時檢測CT斷線，可閉鎖差動保護，而當電流突變但差動電流較大時告警；
本體保護功能：重瓦斯動作、調壓重瓦斯動作、輕瓦斯告警、調壓輕瓦告警；
啟動通風功能：當高壓側B相電流大于啟動通風電流定值啟動通風出口。
1.2 裝置自檢功能
裝置自動檢測RAM、ROM、A/D及電源消失等故障；
自動檢測定值、配置、系數等參數；
1.3 事件記錄、故障錄波及統計功能
記錄事件內容包括保護動作事件、裝置自檢故障；
記錄保護動作事件的類型、動作時刻及保護動作時的運行參數；記錄裝置自檢故障事件的類型和發生時刻；
故障錄波的內容包括：保護動作的時刻、保護動作的類型及啟動錄波前后的有效值；
故障錄波的數據長度：五個通道的故障前2周波及故障后4周波，每個通道共計192點；
1.4通訊功能
裝置上送實時數據，包括測量數據、錄波數據、故障、告警信號及所有的保護整定值、控制字系統參數等。
接收上級下發的控制命令，包括：系統對時、定值整定及數據的讀寫命令等。
1.5監控功能
采集斷路器、儲能、隔離刀閘、遠方╱就地等位置信號及其它開關量信號的遙信功能；
分、合斷路器及儲能的遙控功能。
1.6顯示功能
面板上具有大屏幕漢字液晶顯示、鍵盤操作，可方便的實現測量跟蹤監視、在線修改定值或投退某些保護功能。
2技術數據
2.1額定直流
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%
2.2額定交流
交流電流5A
交流電源波形為正弦波，畸變系數不大于2%
頻率50Hz，允許偏差為±0.5%
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作
施加40In持續１s后無絕緣損壞
2.4功率消耗
直流電源回路不大于8W
交流電流回路不大于0..5VA／相
2.5輸出觸點
在電壓不大于２５０Ｖ的交流回路中，觸點接通電流能力為5Ａ，（阻性負載），觸點壽命次數為１０００次。
2.6保護主要技術數據
2.6.1差動速斷保護
整定范圍 1 ~ 99.99A
整定級差 0.01A
動作時間的準確度 平均誤差不超過±3%；在2倍的動作電流下測得動作時間不大于25ms
2.6.2差動保護
整定范圍 1 ~ 99.99A
整定級差 0.01A
動作值的準確度 一致性不大于動作值的3%；平均誤差不超過±3%
在2倍的動作電流下測得動作時間不大于30ms
比率制動 比率制動系數0.30 ~ 0.70 比率制動定值 0.2In ~ 10In
諧波制動 諧波制動系數0.10 ~ 0.70
2.6.3啟動通風功能
2.6.4啟動通風電流定值
整定范圍 1 ~ 99.99A
整定級差 0.01A
動作值的準確度 一致性不大于動作值的3%；平均誤差不超過±3%
2.6.5啟動通風動作時間
整定范圍 0 ~ 9.99s
整定級差 0.01s
動作時間的準確度 動作時間平均誤差不超過±30ms。
2.7遙測精度：
0.2級
2.8遙信分辨率
不大于２ms
2.9絕緣性能
2.9.1絕緣電阻
裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，應不小于500MΩ。
2.9.2介質強度
裝置應能承受表1所示的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
1. 交流回路對地同一組觸點對地
耐壓水平工頻2kV(有效值)
2. 交流回路之間
耐壓水平同上
3. 交流和直流回路之間
耐壓水平同上
4. 直流電源回路對地
耐壓水平同上
5. 同一組觸點之間
耐壓水平工頻1kV(有效值)
2.10沖擊電壓
裝置的交流回路，直流回路以及裝置引到端子的同一組觸點對地,以及交流回路和直流回路之間能承受標準雷電波的短時沖擊電壓試驗，試驗電壓為5KV。
2.11抗電氣干擾實驗
裝置能承受GB/T14598.13規定的頻率為1MHZ及100KHZ衰減振蕩波（半波電壓幅值共模為2.5KV，差模為1KV）脈沖干擾試驗。
裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗。
裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗。
裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。
2.12機械性能
裝置能承受嚴酷等級為１級的振動響應，振動耐久實驗。
裝置能承受嚴酷等級為１級的沖擊響應，沖擊耐久實驗。
裝置能承受嚴酷等級為１級的碰撞實驗。
2.13環境條件
環境溫度 工作?。保啊?~ ＋５５℃
貯存　－２５℃ ~ ＋７０℃
大氣壓力?。福?~ １１０ＫＰa
相對濕度：最濕月的月平均最大相對濕度為９０％，同時該月的月平均最低溫度為25℃且表面無凝露。最高溫度為40℃時，平均最大相對濕度不超過50%；
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質。

YXZ-411數字備用電源自動投入裝置
1．概述
YXZ-411數字備用電源自動投入裝置是分段備自投裝置，能在工作電源故障或其它原因斷開后，迅速地自動將失電斷路器斷開、將母聯斷路器合上。YXZ-411采用嵌入式數字信號處理技術（DSP）及現場總線技術，以相同的硬件結構配以不同的軟件可適用于各種主接線變電所的備用電源的要求。
2．技術資料
2.1額定直流(或交流)
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%。
2.2額定交流
交流電流5A
交流電壓100V(線電壓)
交流電源波形為正弦波，畸變系數不大于2%
頻率50HZ ，允許偏差為±0.5%
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作
施加40In持續1s后無絕緣損壞
2.4功率消耗
直流回路不大于8Ｗ
交流回路不大于0..5VA／相
2.5輸出觸點
在電壓不大于250V的交流回路中，觸點接通電流能力為5A（阻性負載）．觸點壽命次數為1000次．
2.6速斷保護、延時速斷保護、過流速斷保護的動作值：
整定范圍 1 ~ 99.99A；
整定級差 0.01A；
動作值的準確度 一致性不大于動作值的3%；平均誤差不超過±3%；
2.7速斷保護、延時速斷保護、過流速斷保護的動作時間。
整定范圍 0 ~ 9.99S ；
整定級差 0.01 S；
動作時間的準確度 在2倍的動作電流下測得動作時間，一致性不大于20ms，動作時間平均誤差不超過±30ms。
2.8分段備自投保護檢無壓動作值
整定范圍 10~ 70V；
動作值的準確度 一致性不大于動作值的3%；平均誤差不超過±3%。
2.9分段備自投保護動作時間
整定范圍 0.1 ~ 9.99s ；
動作時間 電壓突降至90%整定值下，測得動作時間不超過30ms。
2.10遙信分辨率
不大于2ms
2.11絕緣性能
2.11.1絕緣電阻
裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，應不小于500MΩ。
2.11.2介質強度
裝置應能承受表3所示的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
表3
1. 交流回路對地同一組觸點對地
耐壓水平工頻2kV(有效值)
2. 交流回路之間
耐壓水平同上
3. 交流和直流回路之間
耐壓水平同上
4. 直流電源回路對地
耐壓水平同上
5. 同一組觸點之間
耐壓水平工頻1kV(有效值)
2.12沖擊電壓
裝置的交流回路，直流回路以及裝置引到端子的同一組觸點對地,以及交流回路和直流回路之間能承受標準雷電波的短時沖擊電壓試驗，試驗電壓為5kV。
2.13抗電氣干擾實驗
裝置能承受頻率為1MHz和100kHz，重復率分別為300~500波群/秒和50波群/秒，共模干擾試驗電壓為2.5kV，差模干擾試驗電壓為1kV的干擾試驗。
2.14機械性能
裝置能承受嚴酷等級為１級的振動響應，振動耐久實驗．
裝置能承受嚴酷等級為１級的沖擊響應，沖擊耐久實驗．
裝置能承受嚴酷等級為１級的碰撞實驗．
2.15環境條件
環境溫度
工作溫度 －１０℃ ~ ＋５０℃
貯存溫度 －２５℃ ~ ＋７０℃
大氣壓力 ８０ ~ １１０ＫＰa
相對濕度 不大于９０％，無凝露
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質

YXZ-413進線備自投裝置
1．概述
YXZ-413進線備自投裝置能在主用電源故障或其它原因斷開后，迅速地自動將備用電源或備用設備投入工作，實現互投功能，并且在主用電源重新帶電的情況下，斷開備用電源，投入主用電源。YXZ-413 采用嵌入式數字信號處理技術（DSP）及現場總線技術，以相同的硬件結構配以不同的軟件可適用于各種主接線變電所的備用電源的要求。
2．技術資料
2.1額定直流(或交流)
220 V
直流電流電壓紋波系數不大于2%，電壓波動為額定電壓80~110%
2.2額定交流
交流電流5A
交流電壓100V(線電壓)
交流電源波形為正弦波，畸變系數不大于2%
頻率50HZ ，允許偏差為±0.5%
2.3交流回路過載能力
施加1.2In ~ 2In裝置可持續工作
施加40In持續１s后無絕緣損壞
2.4功率消耗
直流回路不大于8Ｗ
交流回路不大于0.5VA／相
2.5輸出觸點
在電壓不大于250V的交流回路中，觸點接通電流能力為5A（阻性負載）．觸點壽命次數為1000次．
2.6備自投保護檢無壓動作值
整定范圍 10~ 70V
動作值的準確度 一致性不大于動作值的3%；平均誤差不超過±3%
2.7備自投保護動作時間
整定范圍 0.1 ~ 9.99s
動作時間 電壓突降至90%整定值下，測得動作時間不超過30ms
2.8遙信分辨率
不大于2ms
2.9絕緣性能
2.9.1絕緣電阻
裝置各導電電路對外露非帶電金屬部分及外殼之間，以及電氣上無聯系的不同電路之間，用開路電壓500V的測試儀器分別測定其絕緣電阻值，應不小于500MΩ。
2.9.2介質強度
裝置應能承受表3所示的試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。
表3
1. 交流回路對地同一組觸點對地
耐壓水平工頻2kV(有效值)
2. 交流回路之間
耐壓水平同上
3. 交流和直流回路之間
耐壓水平同上
4. 直流電源回路對地
耐壓水平同上
5. 同一組觸點之間
耐壓水平工頻1kV(有效值)
2.10沖擊電壓
裝置的交流回路，直流回路以及裝置引到端子的同一組觸點對地,以及交流回路和直流回路之間能承受標準雷電波的短時沖擊電壓試驗，試驗電壓為5kV。
2.11抗電氣干擾實驗
裝置能承受頻率為1MHz和100kHz，重復率分別為300~500波群/秒和50波群/秒，共模干擾試驗電壓為2.5KV，差模干擾試驗電壓為1kV的干擾試驗。
2.12機械性能
裝置能承受嚴酷等級為１級的振動響應，振動耐久實驗．
裝置能承受嚴酷等級為１級的沖擊響應，沖擊耐久實驗．
裝置能承受嚴酷等級為１級的碰撞實驗．
2.13環境條件
環境溫度
工作溫度 －１０℃ ~ ＋５０℃
貯存溫度 －２５℃ ~ ＋７０℃
大氣壓力 ８０ ~ １１０kＰa
相對濕度 不大于９０％，無凝露
其它條件： 裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質
